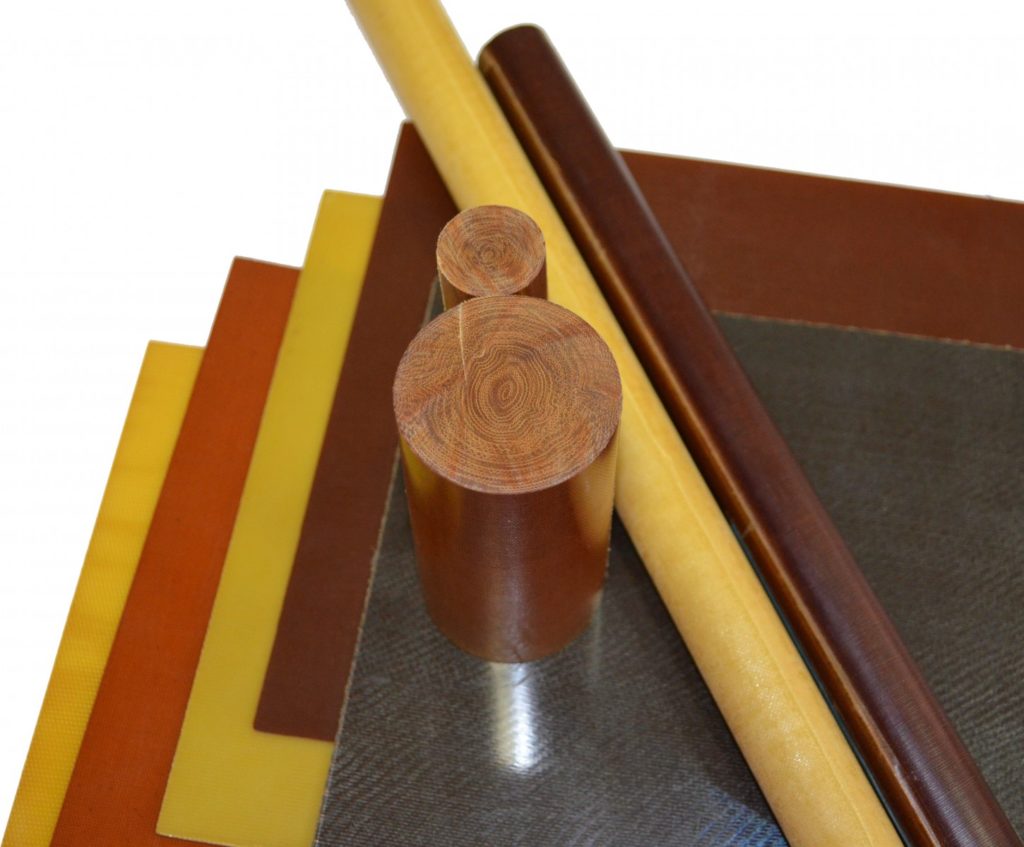

Текстолит — это электроизоляционный конструкционный материал, применяемый для производства подшипников скольжения, шестеренок, вкладышей, подшипников, шкивов, прокладок, колец и других деталей, а также в электро- и радиотехнике как электроизолятор, в коробках передач таких как типтроник, вариатор. Некоторые разновидности текстолита используются в химической промышленности для работы с агрессивными средами. По своим механическим показателям текстолит превышает Гетинакс. Текстолит изготавливается (ГОСТ 5-78) в виде плит (листов) толщиной 0,5-100 мм, стержней и втулок диаметром 8-200 мм и длиной до 1 м. Он бывает нескольких марок, которые имеют различное применение.
Текстолит получают путем горячего прессования тканых и нетканых нитепрошивных полотен из натуральных (напр., Из хлопка), минеральных или синтетических волокон. Ткань пропитывают термореактивным связующим веществом на основе фенолформальдегидной смолы подогретой до 40 ° C. Иногда в качестве пропитки используют полиэфирные, эпоксидные, полиамидные, фурановых, кремнийорганические смолы или термопласты. Однако именно благодаря ткани этот материал получает прочность при сжатии, повышенной ударной вязкостью и хорошо переносит механическую обработку: сверление, нарезку или штамповки.
Все эти качества обусловливают сферу использования текстолита — изготовление деталей, нагруженных знакопеременными электрическими и механическими нагрузками или работающих в условиях трения или в агрессивной среде, в качестве изоляторов.
В общем, свойства этого материала во многом зависят от свойств ткани и связующего вещества, из которых изготовлен текстолит, а также технологии его изготовления.
В связи с этим различают текстолиты, органотекстолиты (органиты), стеклотекстолита, асботекстолиты, углетекстолиты и базальтотекстолиты.
Марки текстолита
- ПТ — поделочный текстолит, самая простая разновидность текстолита на хлопковой основе, служит для изготовления деталей, работающих при невысоких механических нагрузках; самая распространенная и недорогая марка; стержневой поделочный текстолит — популярный материал для изготовления декоративных рукояток ножей.
- ПТК — этот текстолит изготавливается также на основе хлопчатобумажной ткани, но от обычного ПО отличается лучшими физико-механическими свойствами и хорошей обрабатываемостью. Это позволяет изготавливать из него червячные шестерни, втулки, подшипники скольжения, кольца, ролики и другие конструкционные изделия. По сравнению с аналогами из металла, изделия из ПТК легче, в 10 раз дольше служат и бесшумно работают. ПТК подвергается обточке, фрезерованию, распиловке и сверлению без образования расслоений, трещин или сколов. Диапазон рабочих температур ПТК — от -40 ° C до + 105 ° C.
- ПТМ — поделочный текстолит устойчив к трансформаторному маслу, устойчивый к высоким температурам и воздействию разогретых масел на основе ткани для изготовления изготавливать изделий технического назначения (втулки, шестерни, кулачки, подшипники). Выдерживает температуру до + 120 ° C. Плотность ПТМ составляет 1300-1400 кг / м3, что позволяет выдерживать высокие механические нагрузки.
- Марки А и Б (текстолит электротехнический, ГОСТ 2910-74) — незаменимый материал для производства деталей, подверженных знакопеременных электрических и механических нагрузок. Будучи электроизолирующим материалом этот текстолит находит свое применение для работы в трансформаторном масле, а также на воздухе при частоте тока 50 Гц. При эксплуатации необходимые условия нормальной влажности 45-75%, а рабочие температуры составляют от -65 ° C до + 105 ° C. Текстолит марки А чаще применяется как изоляционный материал, а также для изготовления печатных плат в электро- и радиотехнике. Текстолит марки Б дополнительно имеет улучшенные механические характеристики и находит применение в качестве конструкционного материала. Обе марки изготавливаются тоже на основе ткани.
- ПТН — особенностью этой марки текстолита является то, что он изготавливается на основе нетканого нитепрошивного полотна. С ПТН делают технические детали общего назначения, монтажные панели, прокладки.
- ПТГ — в основе этого текстолита термореактивные союзы и графит. С ПТГ производят уплотнительные шайбы для водяных насосов.
Органотекстолит используется как конструкционный материал для изготовления обшивок трехслойных сотовых изделий авиационной техники. В качестве ткани используется арамидная ткань.
Текстолит на основе стеклоткани называется стеклотекстолитом или стеклопластиком. Стеклотекстолит превосходит текстолит по ряду свойств: устойчив к температуре до 400ºС и способен кратковременно выдерживать действие более высоких температур — до 1000ºС. Листовой стеклотекстолит, покрытый медной фольгой, служит основой для изготовления заготовок печатных плат в электро- и радиотехнике. Применяется он и для теплоизоляции.
Асботекстолит — текстолит на основе асбестовых тканей с гидросиликатных минеральных волокон, переплетенных с вискозными или хлопчатобумажными. За счет хороших фрикционных свойств используется при изготовлении деталей тормозных устройств, механизмов сцепления и прокладок для работы при повышенных температурах. В авиакосмической промышленности применяется для обеспечения внешнего и внутреннего теплозащиты изделий. Азботекстолит может долго выдерживать воздействие температур до + 200ºС, непродолжительное время — до 250-500ºС. Кратковременные вспышки с температурой до 1800-45000ºC этот материал также способен перенести.
Углетекстолит — текстолит на основе ткани с графитового волокна. Прочность материала зависит от прочности волокон, параметров матрицы, касательных напряжений на границе волокно-матрица, и термонапряжений, возникающих при охлаждении материала от температуры полимеризации. По своей прочности на разрыв углеволокно уступает кевлару, однако значительно превосходит его при работе на сжатие. Одновременно углеродное волокно имеет очень низкую стойкость к ударным нагрузкам.
Базальтотекстолит — текстолит на основе ткани из базальтового волокна. Материалы на основе базальтового волокна обладают следующими важными свойствами: пористость, температуростойкость, паропроницаемость и химическая стойкость. Такие свойства сделали их популярными среди материалов такого типа назначения и сделали их незаменимыми в строительстве.
Лист текстолита согласно ГОСТ 5-78 может иметь цвет от светло-желтого до темно-коричневого. В рамках одного листа допустимая неравномерность цвета или глянца. Текстолит высшего сорта может иметь раковины, неровности или царапины, но не более половины допуска по толщине листа. Для текстолита первого сорта возможна не более 1 допуска по толщине. Обрезанные торцы листа не должны иметь расслоений, трещин, осмоления или посторонних включений.
Цены на текстолит указываются за килограмм. Кроме машиностроения, в электро- и радиопромышленности, компьютерной техники листовой текстолит в настоящее время используется в строительстве, производстве мебели, дизайне помещений. В автомобилях также всесторонне применяется текстолит, а узнать как правильно ездить на автомате можно из статьи в интернете. В строительстве важны гидроизолирующие, шумопоглощающие и механические свойства текстолита, которые позволяют производить из него кровлю и пол.
Применение текстолита
Хотя текстолит имеет срок годности не более трех лет, изготовленные из него изделия часто показывают более высокую износостойкость по сравнению с металлическими, при этом они дешевле и их легко купить или сделать на заказ. Это относится к таким изделиям, как:
- шестерни разных размеров;
- подшипники;
- венцы колес для червячных передач, амортизирующие прокладки, малоинерционные кулачки для станков, уплотнительные кольца;
- детали станков на химических производствах;
- электроизолирующие ролики, щиты, панели, колодки зажимов и других деталей, работающих под напряжением;
- печатные платы для электро- и радиопромышленности.
Что касается безопасности применения текстолита, использование этого материала абсолютно безопасно. Также текстолит считается экологически чистым и абсолютно безвредным для здоровья материалом, однако при механической обработке (резке, шлифовке, сверлении и т. П.) выделяется пыль, содержащая различные химические смолы и соединения, которые являются вредными; а при нагревании выше 400ºС возможно выделение токсичных химических веществ, что очень опасно, поэтому в данных случаях надо быть осторожным и работать в соответствующем защитном снаряжении.
Текстолит должен храниться в закрытых сухих и чистых помещениях на полках или поддонах.
